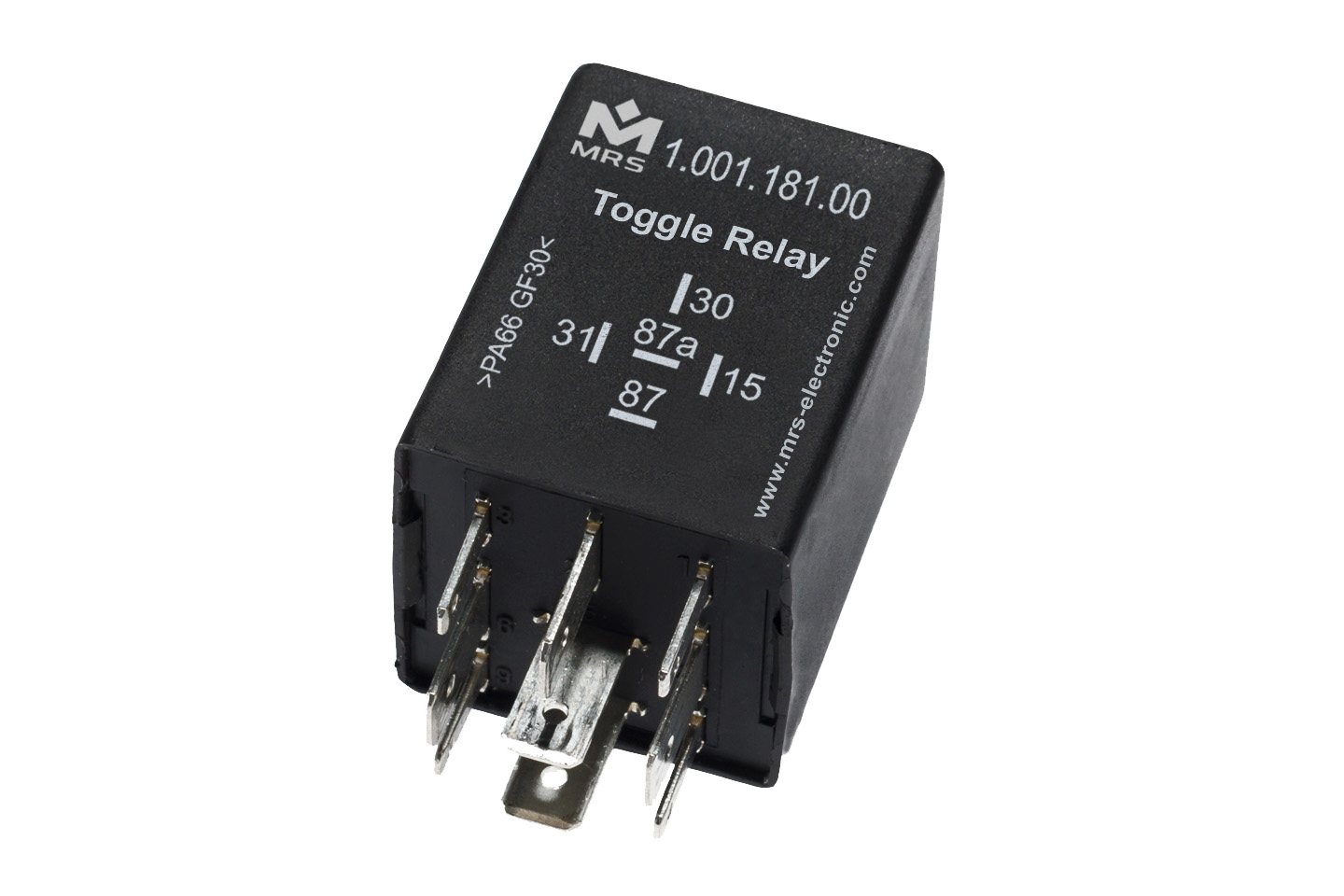

Anwendungsbereich von Schrittschaltrelais M3 ist das Ein- und Ausschalten von Verbrauchern über Tast- bzw Tasterbetrieb. Schaltbild S1: Mit dem Schrittschaltrelais kann ein Verbraucher über einen Taster geschalten werden. Wird an Klemme 15 ein positiver / negativer Impuls angelegt, schaltet das Relais und hält sich selbst. Mit einem weiteren Impuls wird wieder geschalten (Stromstossschalter bzw. Toggle Flip-Flop). Die Klemme 15 ist entprellt.
Schaltbild S2: Die Kontakte sind getrennt von der Ansteuerung und können daher in Verknüpfungen eingesetzt werden. Bei dieser Variante ist der Relaiskontakt komplett potentialfrei und somit in der Lage Wechselspannung zu schalten. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.
Hinweis: Sollten Sie eine Bestellvariante mit Zeitbegrenzung benötigen, dann kontaktieren Sie uns gerne!
